Sistemas de Montaje de Paneles Conermex para interconexión a red

panelessolares

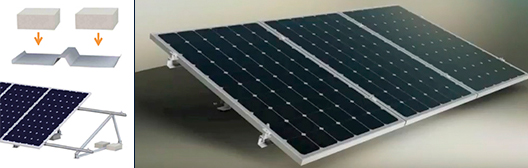

El Sistema de Montaje Conermex (SMC) para paneles fotovoltaicos es un fexible sistema que ofrece ventajas signicativas con un precio competitivo: Garantía contra defectos de fábrica de 10 años, montaje seguro y estable para módulos de 60 celdas de tamaño estándar (≈ 1.6 x 1m), instalación más rápida y con menos herramientas, compatible con techos planos e inclinados. Instalable en techos de concreto, madera, metal o teja, con la instalación a peso muerto (opcional) se evitan perforaciones en los techos y con ello posibles agrietamientos o filtraciones, diseñadas para velocidades de hasta 140 km/h (compatible con la mayoría de las zonas urbanas de México), diseños posibles para velocidades de viento de hasta 210 km/h, perfiles de aluminio 6005-T5 anodizados, de bajo peso, más resistentes a los esfuerzos mecánicos y a la corrosión. Tornillería en acero inoxidable tipo 304 con alta resistencia a la corrosión, puesta a tierra integrada (Integrated grounding) (opcional) de nueva generación: Sólo es necesario un punto de conexión en la estructura para lograr el aterrizaje completo de módulos y partes metálicas.

Guía de selección

Manual de instalación

Guía de rápida instalación

Diagrama para SMC Vertical

Diagrama para SMC Horizontal

  • Losa-techo horizontal
  • Losa-techo inclinado
  • Techo inclinado con tejas
  • Para paneles de 72 celdas

Losa-techo horizontal

Panel con marco de 40mm, acomodo vertical (retrato)

SMC4-40V

Kit soporte de aluminio para 4 módulos, marco 40mm, techo horizontal, inclinación 20°.

SMC3-40V

Kit soporte de aluminio para 3 módulos, marco 40mm, techo horizontal, inclinación 20°.

SMC2-40V

Kit soporte de aluminio para 2 módulos, marco 40mm, techo horizontal, inclinación 20°.

Panel con marco de 40mm, acomodo horizontal (paisaje)

SMC3-40H

Kit soporte de aluminio para 3 módulos horizontales, marco 40mm, techo horizontal, inclinación 20°.

SMC2-40H

Kit soporte de aluminio para 2 módulos horizontales, marco 40mm, techo horizontal, inclinación 20°.

SMC1-40H

Kit soporte de aluminio para 1 módulos, marco 40mm, techo horizontal, inclinación 20°.

Panel con marco de 31-33mm, acomodo vertical (retrato)

SMC4-33V

Kit soporte de aluminio para 4 módulos, marco 31-33mm, techo horizontal, inclinación 20°.

SMC3-33V

Kit soporte de aluminio para 3 módulos, marco 31-33mm, techo horizontal, inclinación 20°.

SMC2-33V

Kit soporte de aluminio para 2 módulos, marco 31-33mm, techo horizontal, inclinación 20°.

Panel con marco de 31-33mm, acomodo horizonta (paisaje)

SMC3-33H

Kit soporte de aluminio para 3 módulos horizontales, marco 31-33mm, techo horizontal, inclinación 20°.

SMC2-33H

Kit soporte de aluminio para 2 módulos horizontales, marco 31-33mm, techo horizontal, inclinación 20°.

SMC1-33H

Kit soporte de aluminio para 1 módulo horizontal, marco 31-33mm, techo horizontal, inclinación 20°

Losa-techo inclinado

Panel con marco de 40mm

SMC4-40P

Kit soporte de aluminio para 4 módulos, marco 40mm, techo inclinado.

SMC3-40P

Kit soporte de aluminio para 3 módulos, marco 40mm, techo inclinado.

SMC2-40P

Kit soporte de aluminio para 2 módulos, marco 40mm, techo inclinado.

Panel con marco de 31-33mm

SMC4-33P

Kit soporte de aluminio para 4 módulos, marco 31-33mm, techo inclinado.

SMC3-33P

Kit soporte de aluminio para 3 módulos, marco 31-33mm, techo inclinado.

SMC2-33P

Kit soporte de aluminio para 2 módulos, marco 31-33mm, techo inclinado.

Techo inclinado con tejas

Panel con marco de 40mm

SMC4-40T

Kit soporte de aluminio para 4 módulos, marco 40mm, techo inclinado con tejas.

SMC3-40T

Kit soporte de aluminio para 3 módulos, marco 40mm, techo inclinado con tejas.

SMC2-40T

Kit soporte de aluminio para 2 módulos, marco 40mm, techo inclinado con tejas.

Panel con marco de 31-33mm

SMC4-33T

Kit soporte de aluminio para 4 módulos es, marco 31-33mm, techo inclinado con tejas.

SMC3-33T

Kit soporte de aluminio para 3 módulos es, marco 31-33mm, techo inclinado con tejas.

SMC2-33T

Kit soporte de aluminio para 2 módulos es, marco 31-33mm, techo inclinado con tejas.

Para paneles de 72 celdas

SMC4-45V-72C

Sistema de montaje para 4 paneles 45 mm vertical 20º 72 celdas.

SMC3-45V-72C

Sistema de montaje para 3 paneles 45 mm vertical 20º 72 celdas.

SMC2-45V-72C

Sistema de montaje para 2 paneles 45 mm vertical 20º 72 celdas.

SMC4-33V-72C

Sistema de montaje para 4 paneles 33 mm vertical 20º 72 celdas.

SMC2-33V-72C

Sistema de montaje para 2 paneles 33 mm vertical 20º 72 celdas.
